PCSGU250 : OSCILLOSCOPE PC USB 2 x 12Mhz avec Logiciel Windows et Générateur de fonction & analyseur de spectres |
257,10 € TTC
Ajouter au panier : Cette
référence est en rupture actuellement et ne sera peut être disponible que sur commande.
Vous pouvez nous contacter en
cliquant ici pour connaître les délais ou réserver.
Rupture chez le fournisseur -
|

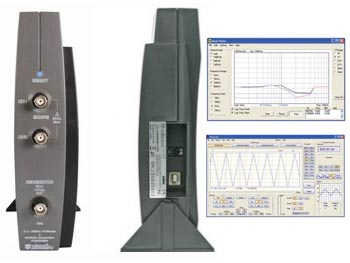

Description du pcsgu250 : Un petit labo USB complet
Logiciel PcLab2000-LT puissant pour oscilloscope deux canaux, analyseur de spectre, enregistreur, générateur de fonction et Bode plotter. Éditeur d'ondes intégré et séquenceur automatisé via fichier ou entrée PC.
Caractéristiques
Générateur de fonction:
![](data/icones/fleched.png)
stabilité à base de cristal quartz
![](data/icones/fleched.png)
formes d'onde standard: sinus, carré, triangle
![](data/icones/fleched.png)
signaux composés prédéfinis: sine(x)/x, DCV, sweep, ...
oscilloscope:
![](data/icones/fleched.png)
fonction de configuration automatique et option X10
![](data/icones/fleched.png)
fonction de prédémarrage
![](data/icones/fleched.png)
lecture: True RMS, dBV, dBm, p to p, Duty cycle, Frequency…
enregistreur de signaux transitoires:
![](data/icones/fleched.png)
sauvegarde automatique des écrans ou données
![](data/icones/fleched.png)
enregistrement automatique pour plus d'un an
![](data/icones/fleched.png)
sauvegarde et restitution d'écrans
Bode plotter:
![](data/icones/fleched.png)
synchronisation automatisée entre l'oscilloscope et le générateur
![](data/icones/fleched.png)
fonction d'échelle logarithmique
![](data/icones/fleched.png)
échelle volt ou dB
![](data/icones/fleched.png)
tracé en phase
analyseur de spectres:
![](data/icones/fleched.png)
échelle de temps linéaire ou logarithmique
![](data/icones/fleched.png)
principe de fonctionnement: FFT (Fast Fourier Transform)
![](data/icones/fleched.png)
canal d'entrée FFT: CH1 ou CH2
![](data/icones/fleched.png)
fonction zoom
Spécifications
générale:
![](data/icones/fleched.png)
marqueurs pour: amplitude/tension et fréquence/temps
![](data/icones/fleched.png)
raccordement à l'entrée: CC, CA et GND
![](data/icones/fleched.png)
alimentation par port USB (500mA)
![](data/icones/fleched.png)
dimensions: 205 x 55 X 175
Générateur de fonction:
![](data/icones/fleched.png)
amplitude: 100mVpp tot 10Vpp @ 1KHz// 600 ohms / 0V offset
![](data/icones/fleched.png)
offset: de 0 à -5V ou +5V max. (résolution 0.4% de l'échelle pleine)
![](data/icones/fleched.png)
résolution verticale: 8 bits
![](data/icones/fleched.png)
délai montant/descendant onde carrée: 0.2µs
![](data/icones/fleched.png)
fréquence d'échantillonnage: 12.5MHz
![](data/icones/fleched.png)
distorsion typique onde sinusoïdale (THD): < 1%
![](data/icones/fleched.png)
impédance de sortie: 50 ohms
![](data/icones/fleched.png)
plage de fréquence: de 0.005Hz à 500kHz
oscilloscope:
![](data/icones/fleched.png)
bande passante: two channels DC to 12 MHz ±3dB
![](data/icones/fleched.png)
impédance d'entrée: 1 Mohm / 30pF
![](data/icones/fleched.png)
tension d'entrée max.: 30V (AC + DC)
![](data/icones/fleched.png)
base de temps: 0.1µs à 500ms / division
![](data/icones/fleched.png)
plage de l'entrée: 10mV à 3V/division
![](data/icones/fleched.png)
sensibilité d'entrée: 0.3mV résolution de l'afficheur
![](data/icones/fleched.png)
durée d'enregistrement: 4K échantillons / canal
![](data/icones/fleched.png)
fréquence d'échantillonnage pour signaux répétitifs: 250Hz à 25MHz
enregistreur de signaux transitoires:
![](data/icones/fleched.png)
échelle de temps: 20ms/div à 2000s/div
![](data/icones/fleched.png)
temps d'enregistrement max.: 9.4heures/écran
![](data/icones/fleched.png)
nombre max. d'échantillons: 100/s
![](data/icones/fleched.png)
nombre min. d'échantillons: 1 échantill. / 20s
Bode plotter:
![](data/icones/fleched.png)
plage de tension: 10mV, 30mV, 0.1V, 0.3V, 1V, 3V
![](data/icones/fleched.png)
plage de fréquence: 1kHz , 10kHz, 100kHz, 500kHz
![](data/icones/fleched.png)
fréquence de départ: 10Hz, 100Hz, 1kHz, 10kHz
analyseur de spectres:
![](data/icones/fleched.png)
échelle de fréquence: 0 .. 120Hz à 12MHz
![](data/icones/fleched.png)
résolution FFT: 2048 lignes
exigences min. du système:
![](data/icones/fleched.png)
PC sous Windows™ 98se, Me, 2000, XP, Vista
![](data/icones/fleched.png)
carte vidéo SVGA (min.1024 x 768)
![](data/icones/fleched.png)
souris
![](data/icones/fleched.png)
port USB libre 1.1 ou 2.0
![](data/icones/fleched.png)
lecteur CD-ROM pour logiciel Pc-Lab2000 sur CD
Poids : 1300g
